Настройка периода регистрации тренда и параметры его хранения настраиваются при редактировании тегов. В данной статье
мы рассмотрим как настраивается их отображение.
Добавление отображения тренда
Вход на страницу настройки отображения трендов доступен через панель разработки либо через контекстное меню в дереве проекта.

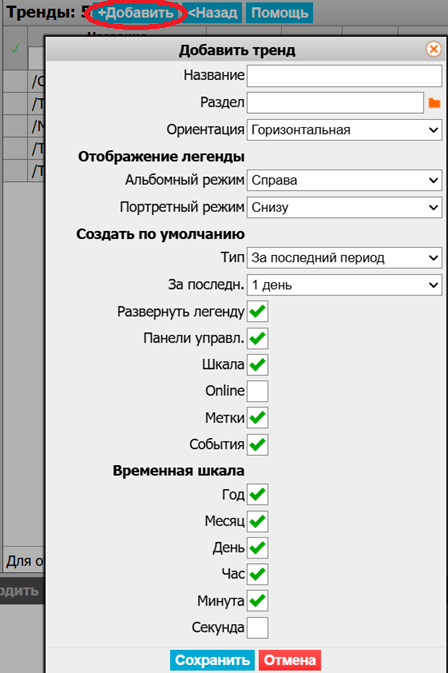

При добавлении тренда задаются следующие параметры:
Название
Название отображения, которое будет фигурировать в заголовке
Раздел
Возможность установить расположение объекта в определенном разделе дерева проекта. Выбор осуществляется
при помощи выпадающего списка. Если необходимо, чтобы объект появился в корне дерева проекта выбирается опция "Корень".
Если нет необходимости чтобы объект вообще был в дереве, выбирается опция "Нет".
Тип
За послед. период или Дата/время. Определяет период охваченный трендом при первом открытии отображения. При дальнейшей работе
запоминается последнее выбранное пользователем состояние.
За последн.
Активно при типе "За послед.период", определяет длину периода охваченного трендом начиная с текущего времени
Начальная дата
Активно при типе "Дата/время", определяет время начала отображения
Конечная дата
Активно при типе "Дата/время", определяет время окончания отображения
Легенда
Определяет отображать ли панель легенды в развернутом виде

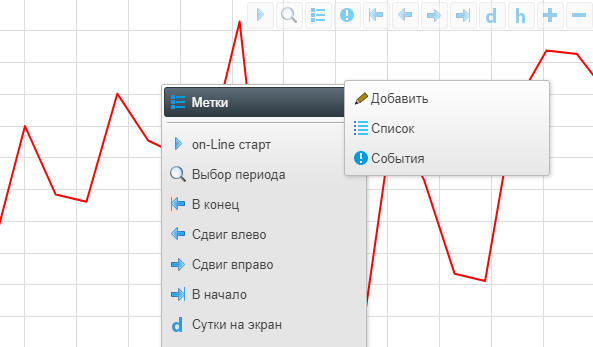

Панели упр.
Определяет отображать ли панели управления для изменения масштаба и смещения графиков.
Шкала
Определяет отображать ли сетку на графике
Online
Отображение тренда в режиме реального времени
Временная шкала
Настройка формата отображения времени

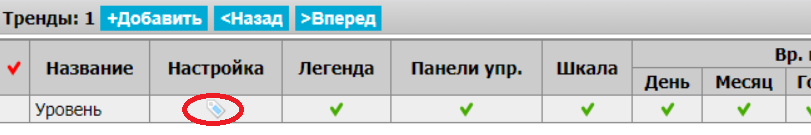

Для дальнейшей настройки отображения, необходимо нажать иконку "Настройка"
Настройка отображения
График может состоять из нескольких секций, которые отображаются раздельно друг под другом, но которые связаны между
собой общей осью времени. В свою очередь на каждую секцию можно установить несколько трендов, задав для каждого свои цветовые
параметры. Для секций можно задать соотношение высот, которое отображается при первом запуске графика. Например, если у нас три секции с
параметрами "Соотношение высоты" равными 1, то все секции будут иметь одинаковую высоту. Если для первой секции поменять соотношение на 2, то она станет
в 2 раза выше двух остальных. В процессе работы, пользователь может менять высоту секций при помощи мыши.
Добавление секции

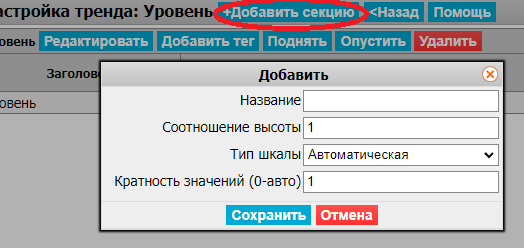

При добавлении секции появляется окно, где нужно ввести ее название и соотношение высоты
Добавление тега в секцию

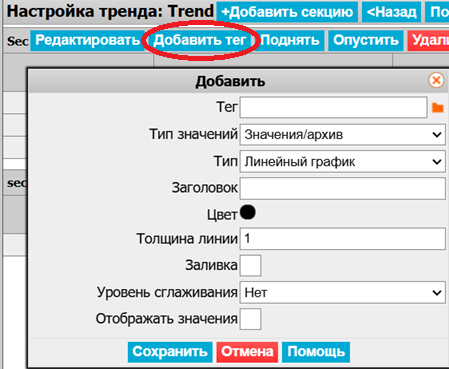

При добавлении тега система запрашивает следующие параметры:
Тег
Название тега в котором настроена регистрация тренда. Можно ввести вручную, можно добавить из дерева
Тип значений
Значения(архив)/Разность/Временные срезы. Значение/архив - тренд отображается как есть из сохраненного архива.
Разность - система запрашивает период отсчета (по часам/по дням/по неделям/по месяцам/по кварталам/по годам) и на графике выводит разность
между значениями, режим удобен для отображения показаний счетчиков. Временные срезы - тренд отображает значения по строго фиксированным
интервалам, промежуточные значения не отображаются, если значение на временном срезе не было зафиксировано, берется
ближайшее предшевствующее по времени значение.
Тип
Тип графика: линия, гистограмма или градиентный. Гистограмму удобно использовать для значений, меняющихся с определенным периодом, в
частности для типа значений "Разность"
Заголовок
Наименование тренда в легенде
Цвет
Выбор цвета графика
Толщина линии
Выбор толщины линий графика
Заливка
Параметр определяет нужно ли заливать пространство под графиком. При его активации также необходимо
указать цвет и прозрачность заливки
Сглаживание
Включение этой опции делает график более плавным (функция скользящего среднего)
Отображение значений
Параметр включает отображение числовых значений на графике в ключевых точках

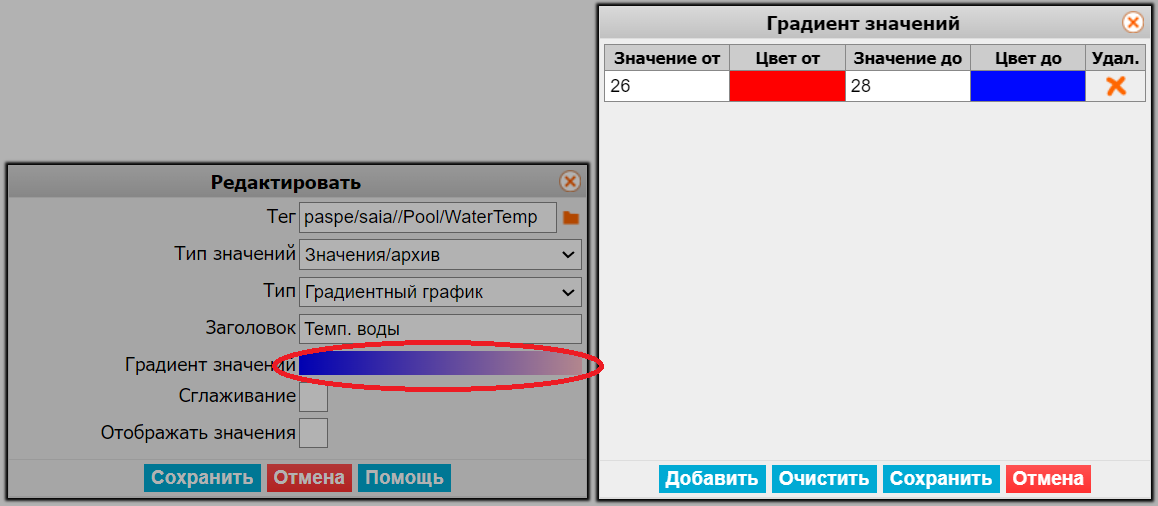

Настройка градиентного графика

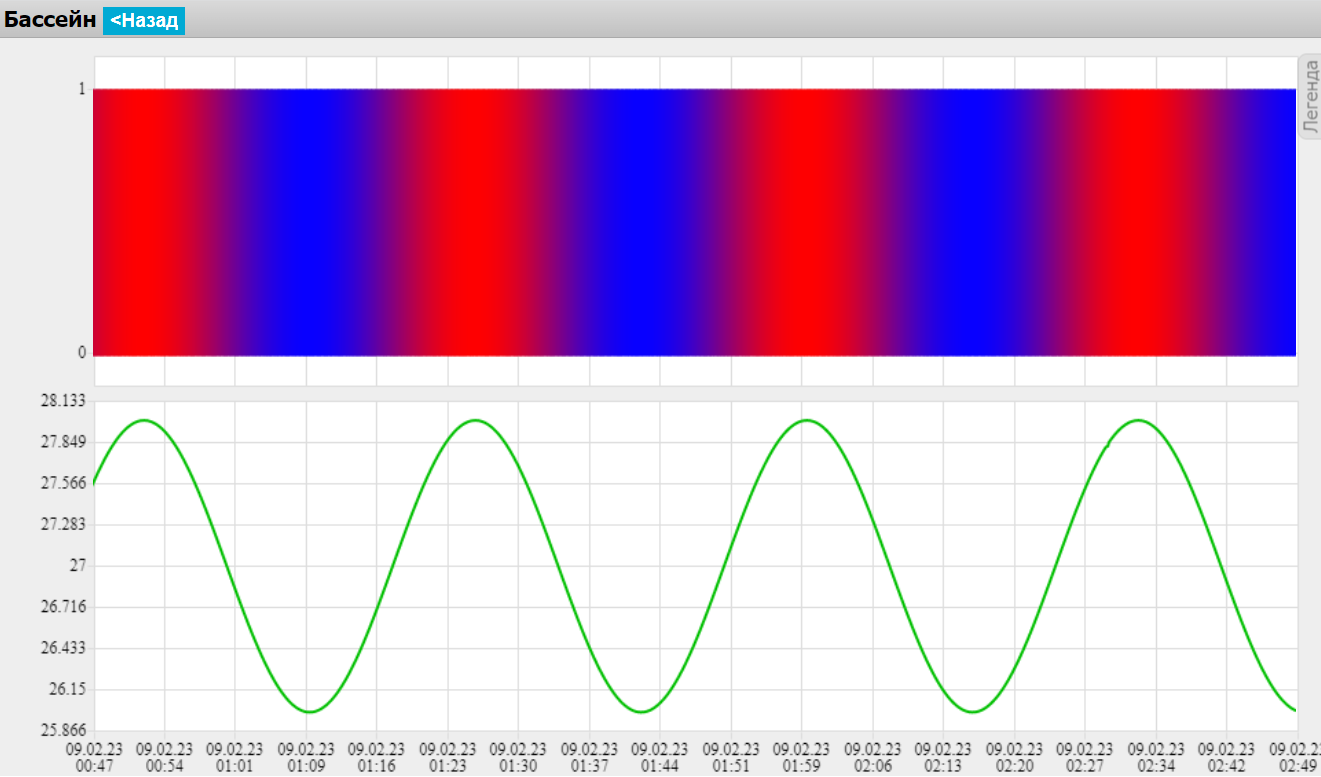

Пример градиентного графика
Групповые операции
Групповые операции над трендами
Доступны следующие операции:
Настройка прав доступа пользователей на просмотр тренда
Настройка прав доступа группы пользователей на просмотр тренда
