Список мнемосхем открывается при помощи иконки из меню разработки:
Мнемосхемы
Мнемосхемы бывают четырех типов:
Просто мнемосхема - изображение узла или установки, которое будет использоваться конечным пользователем для
контроля и управления.
Библиотека - набор предустановленных и пользовательских элементов управления и заготовок для ускорения процесса
разработки мнемосхем. В OrangeScada есть 6 предустановленных библиотек из которых можно копировать элементы, но сами
библиотеки недоступны для редактирования. Создавать и редактировать можно только собственные библиотеки.
Макрос - по своей сути похож на библиотеку с одним важным отличием: при использовании элементов библиотеки, они
копируются на мнемосхему и не изменяются, если изменения вносятся в библиотеку. При использовании макроса, между
мнемосхемой и макросом устанавливается связь и при изменения макроса и обновлении мнемосхемы все использованные
макросы также перерисуются. Макросы удобно использовать, когда на мнемосхеме много одинаковых элементов в которые
часто вносятся изменения.
Текстура - изображение, которое используется для заполнения фигур в других мнемосхемах

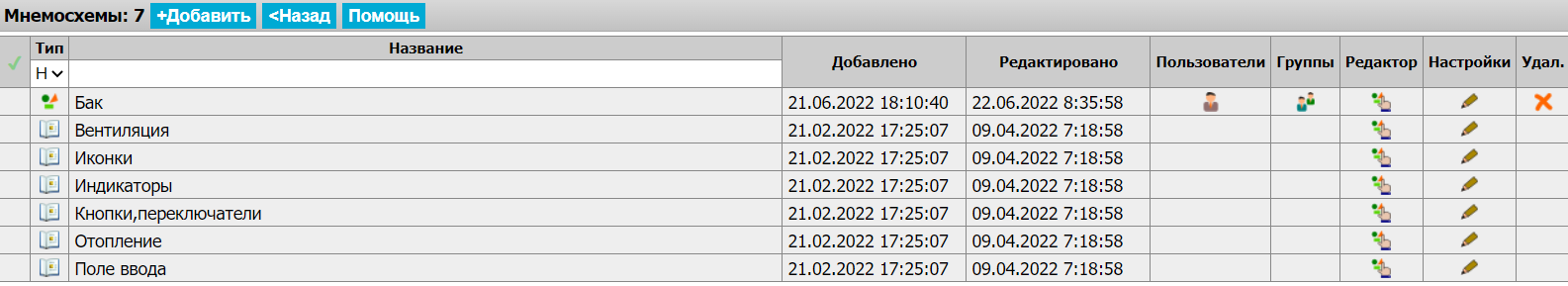

Список предустановленных библиотек и одна мнемосхема

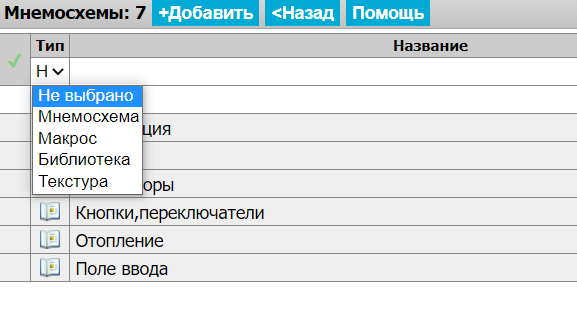

При необходимости отфильтровать мнемосхемы по названию или типу, можно воспользоваться панелью фильтра в верхней части:
Панель фильтра

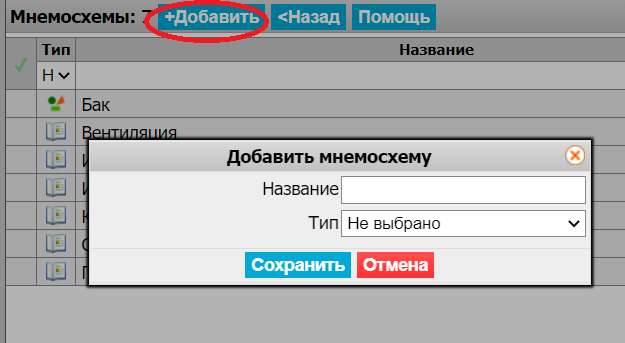

Для добавления мнемосхемы необходимо воспользоваться кнопкой добавить в меню сверху. В окне настроек необходимо указать название
и тип мнемосхемы. Тип мнемосхемы после создания изменить нельзя.
Добавление мнемосхем

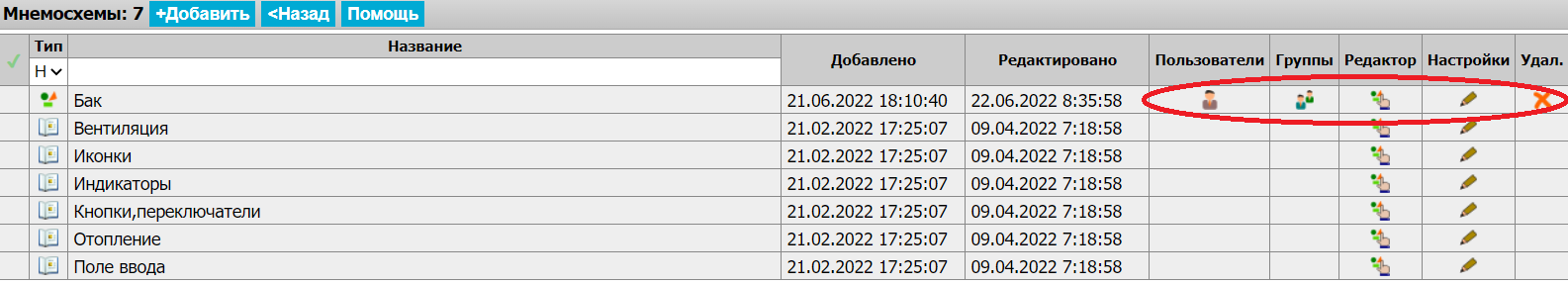

Для мнемосхем доступны следующие инструменты редактирования:
Инструменты для редактирования
Пользователи - выбор из списка пользователей у которых будет доступ к открытию мнемосхемы. Опция доступна только
для мнемосхем типа "Мнемосхема"
Группы пользователей - выбор из списка групп пользователей у которых будет доступ к открытию мнемосхемы. Опция доступна только
для мнемосхем типа "Мнемосхема"
Редактор - открытие графического редактора. Подробное руководство по работе с графическим редактором доступно в
этой статье
Настройки - опция предназначена для изменения названия мнемосхемы
Удаление - удаление мнемосхемы. Опция недоступна для предустановленных библиотек
Для выполнения операций над несколькими мнемосхемами можно воспользоваться панелью групповых операций, расположенную снизу.
Мнемосхемы можно выделить по одной при помощи нажатия на самый левый столбец. При необходимости выделить все мнемосхемы или
снять выделение со всех мнемосхем, воспользуйтесь иконкой "галка" в левом верхнем углу таблицы.
Групповые операции над мнемосхемами
Доступ пользователей - изменение прав доступа для пользователей на группу мнемосхем
Доступ групп - изменение прав доступа для группы пользователей на группу мнемосхем
Удалить - удаление нескольких мнемосхем
Копировать - копирование нескольких мнемосхем
Вставить - вставить скопированную ранее мнемосхему. Можно копировать мнемосхему из одного проекта в другой.
Но при таком копировании будут потеряны связи тегов и графических элементов. Если есть необходимость скопировать
мнемосхему на другую рабочую станцию, но нужно пользоваться функцией импорт/экспорт в графическом редакторе. Подробнее
об этих особенностях написано в следующей статье
Дублировать - дублировать мнемосхемы. При операции вставки и дублирования открывается меню, позволяющее сразу
выполнить функцию поиска/замены для имени новой мнемосхемы, а также скопировать права доступа
